উচ্চ নির্ভুলতা ০.০০৫মিমি উচ্চ স্থিতিশীলতা ভি ব্লক জিগ ফিক্সচার যান্ত্রিক নকশা মেশিনিং ওয়ার্কপিস অ্যালাইনমেন্ট এবং পরিদর্শনের জন্য
-
বিশেষভাবে তুলে ধরা
মেশিনিংয়ের জন্য উচ্চ নির্ভুলতা ভি ব্লক
,স্থিতিশীল ওয়ার্কপিস অ্যালাইনমেন্ট ফিক্সচার
,ওয়ারেন্টি সহ নির্ভুল পরিদর্শন জিগ
-
ওয়ারেন্টিএক বছর
-
টাইপম্যাগনেটিক স্ট্যান্ড
-
উপাদানউচ্চ মানের ইস্পাত এবং HRC55-62 কঠোরতা
-
রঙকালো
-
বৈশিষ্ট্য90° V-কোণ
-
ক্ল্যাম্পিং8-66
-
মাত্রা (L×W×H)105×105×78 মিমি
-
অ্যাপ্লিকেশনলেআউট, মেশিনিং এবং পরিদর্শন কাজের জন্য ব্যবহৃত হয়
-
প্যাকেজকাগজের বাক্স
-
উৎপত্তি স্থলশানসি, চীন
-
পরিচিতিমুলক নামKM
-
সাক্ষ্যদানISO DIN GB RoHS
-
মডেল নম্বারKM-644-5
-
প্যাকেজিং বিবরণকাগজের বাক্স 21*12*8 সেমি/পিস 1.30 কেজি/পিস
-
ডেলিভারি সময়15 দিনের মধ্যে
-
পরিশোধের শর্তটি/টি, এল/সি, ডি/পি, ডি/এ, পেপ্যাল ইত্যাদি।
-
যোগানের ক্ষমতা50000 টুকরা/মাস
উচ্চ নির্ভুলতা ০.০০৫মিমি উচ্চ স্থিতিশীলতা ভি ব্লক জিগ ফিক্সচার যান্ত্রিক নকশা মেশিনিং ওয়ার্কপিস অ্যালাইনমেন্ট এবং পরিদর্শনের জন্য
উচ্চ নির্ভুলতা 0.005 মিমি উচ্চ স্থিতিশীলতা ভি ব্লক জিগস ফিক্সচার যান্ত্রিক নকশা মেশিনিং ওয়ার্কপিস অ্যালাইনমেন্ট এবং পরিদর্শনের জন্য
বিবরণ:
ভি-ব্লকগুলি পেশাদার ওয়ার্ক হোল্ডিং ফিক্সচার যা অপারেটরদের মেশিনিং এবং পরিদর্শন অপারেশনের জন্য ওয়ার্কপিসগুলিকে নিরাপদে সনাক্ত এবং ক্ল্যাম্প করতে সক্ষম করে। বেস, পাশের মুখ এবং ভি যোগাযোগের পৃষ্ঠগুলি সম্পূর্ণরূপে নির্ভুলভাবে গ্রাউন্ড করা হয়েছে, যা স্থিতিশীল, নির্ভরযোগ্য এবং পুনরাবৃত্তিযোগ্য রেফারেন্স প্লেন সরবরাহ করে যাতে সামঞ্জস্যপূর্ণ মেশিনিং এবং পরিমাপের ফলাফল নিশ্চিত করা যায়।
দীর্ঘমেয়াদী নির্ভুলতা বজায় রাখার জন্য, ভি-ব্লকগুলির পর্যায়ক্রমিক পরিদর্শনের প্রয়োজন। আমাদের ভি ব্লকগুলি সম্পূর্ণরূপে তাপ-চিকিত্সা করা এবং নির্ভুলভাবে মেশিনে তৈরি করা হয়েছে, যা নির্ভরযোগ্য ওয়ার্কশপ হোল্ডিং সরঞ্জাম হিসাবে স্থিতিশীল কর্মক্ষমতা নিশ্চিত করে।
স্বাক্ষর ভি-আকৃতির ডুয়াল কন্টাক্ট সারফেসগুলি রাউন্ড বার, টিউবুলার পণ্য এবং শ্যাফ্ট অংশ সহ উপাদানগুলিকে দৃঢ়ভাবে সমর্থন করে। ওয়ার্কপিসগুলি ভি প্রোফাইলের উভয় মুখের বিরুদ্ধে সমানভাবে বিশ্রাম নেয়, যা ক্ল্যাম্পিং চাপ সমানভাবে বিতরণ করে। এই অভিন্ন শক্তি বিতরণ ওয়ার্কপিসটিকে সুনির্দিষ্ট মিলিং, গ্রাইন্ডিং, লেআউট মার্কিং এবং রানআউট পরীক্ষার জন্য একটি নির্দিষ্ট অবস্থানে লক করে।
প্রতিটি ম্যাচ করা-জোড়া ভি ব্লক প্রিমিয়াম-গ্রেডের ইস্পাত থেকে নির্মিত, HRC 55–62 পর্যন্ত শক্ত করা হয়েছে উন্নত পরিধান প্রতিরোধের জন্য। একটি স্ট্যান্ডার্ড 90° ভি-কোণ বৈশিষ্ট্যযুক্ত এবং ম্যাচিং ক্ল্যাম্পিং ব্র্যাকেট সহ সরবরাহ করা হয়েছে, আমাদের মেট্রিক এবং ইঞ্চি স্পেসিফিকেশন ভি-ব্লকগুলি 0.005 মিমি (0.0002 ইঞ্চি) পর্যন্ত উচ্চ নির্ভুলতা অর্জন করে।
দ্রুত বিবরণ:
1. লেআউট, মেশিনিং এবং পরিদর্শন কাজের জন্য ব্যবহৃত হয়।
2. উচ্চ-মানের ইস্পাত এবং HRC55-62 কঠোরতা দিয়ে তৈরি।
3. 90° ভি-কোণ।

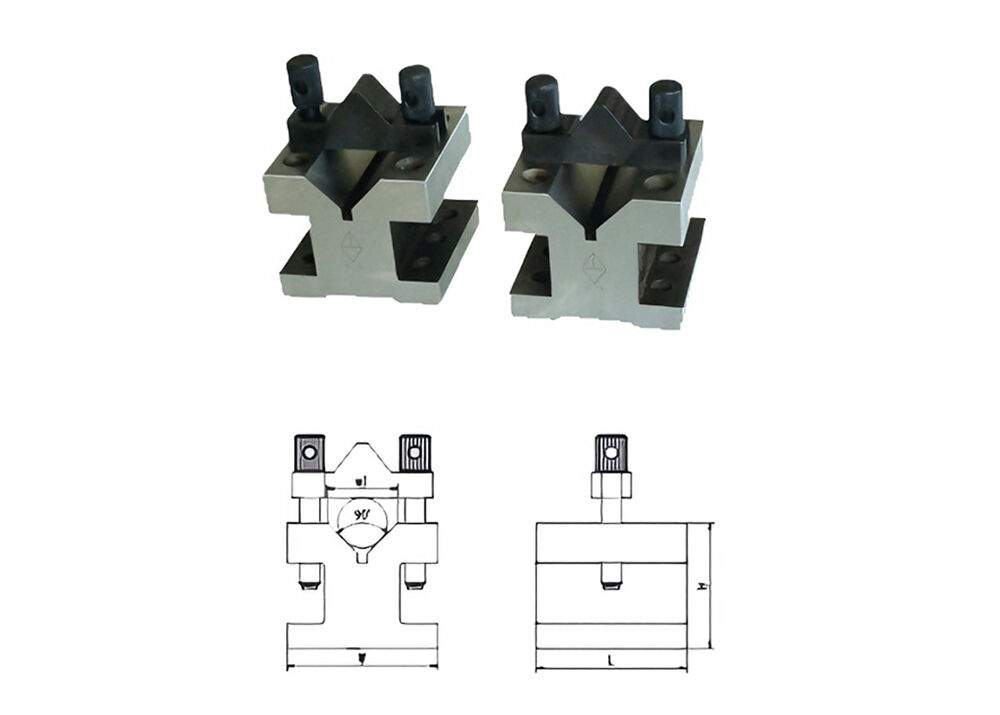

স্পেসিফিকেশন:
|
অর্ডার নং |
মাত্রা (L×W×H) |
নির্ভুলতা |
ক্ল্যাম্পিং |
|
KM-644-1 |
45×41×35মিমি |
0.005মিমি |
5-35 |
|
KM-644-2 |
70×45×41মিমি |
0.005মিমি |
5-42 |
|
KM-644-3 |
70×63×44মিমি |
0.005মিমি |
5-46 |
|
KM-644-4 |
125×90×70মিমি |
0.005মিমি |
8-60 |
|
KM-644-5 |
105×105×78মিমি |
0.005মিমি |
8-66 |
|
KM-644-6 |
60×60×50মিমি |
0.005মিমি |
5-34 |
|
KM-644-7 |
35×35×30মিমি |
0.005মিমি |
3-16 |
|
KM-644-8 |
1-3/4×2-3/4×1-5/8 |
0.0002'' |
5-38 |
|
KM-644-9 |
2-3/4×2-1/2×1-3/4 |
0.0002'' |
5-34 |
|
KM-644-10 |
4-7/8×3-1/2×2-3/4 |
0.0002'' |
8-66 |
পণ্যের হাইলাইটস:
1. নির্ভুলভাবে গ্রাউন্ড রেফারেন্স সারফেস
বেস, পাশের মুখ এবং ভি যোগাযোগের পৃষ্ঠগুলি সম্পূর্ণরূপে নির্ভুলভাবে মেশিনে তৈরি করা হয়েছে, যা লেআউট,
মেশিনিং এবং পরিদর্শন কাজের জন্য স্থিতিশীল, পুনরাবৃত্তিযোগ্য রেফারেন্স প্লেন সরবরাহ করে।2. অপ্টিমাইজড ভি-আকৃতির ক্ল্যাম্পিং ডিজাইন
স্ট্যান্ডার্ড 90° ডুয়াল ভি কন্টাক্ট ফেসগুলি ক্ল্যাম্পিং ফোর্স সমানভাবে বিতরণ করে, রাউন্ড বার, শ্যাফ্ট এবং টিউবুলার
ওয়ার্কপিসগুলিকে পরীক্ষা এবং প্রক্রিয়াকরণের সময় নির্দিষ্ট অবস্থানে দৃঢ়ভাবে সুরক্ষিত করে।
3. উচ্চ কঠোরতা এবং দীর্ঘ পরিষেবা জীবন প্রিমিয়াম ইস্পাত থেকে নির্মিত এবং HRC 55–62 পর্যন্ত তাপ-চিকিত্সা করা হয়েছে, যা দীর্ঘমেয়াদী ভারী
ওয়ার্কশপ ব্যবহারের জন্য চমৎকার পরিধান প্রতিরোধ ক্ষমতা প্রদান করে।
4. ম্যাচ করা জোড়া এবং ক্ল্যাম্প সহ সরবরাহ করা হয়
সম্পূর্ণ সেটে জোড়া ভি-ব্লক এবং ম্যাচিং ক্ল্যাম্পিং ব্র্যাকেট অন্তর্ভুক্ত রয়েছে। মেট্রিক এবং ইঞ্চি ডাইমেনশন স্পেসিফিকেশন ওয়ার্কপিসের বিস্তৃত আকারের জন্য কভার করে।
5. নির্ভুল মেট্রোলজির জন্য বিস্তৃত অ্যাপ্লিকেশন
শ্যাফ্ট রানআউট টেস্টিং, পেট্রোলিয়াম টিউবিং পরিদর্শন, লেআউট মার্কিং, গ্রাইন্ডিং, মিলিং এবং
মেশিনারি এবং মেট্রোলজি ল্যাবগুলিতে গুণমান নিয়ন্ত্রণের জন্য নিখুঁত ওয়ার্ক হোল্ডিং ফিক্সচার।অ্যাপ্লিকেশন:
মিলিং, গ্রাইন্ডিং এবং হালকা কাটিং প্রক্রিয়ার জন্য সিলিন্ড্রিকাল ওয়ার্কপিসগুলিকে নিরাপদে ক্ল্যাম্প করুন। সমানভাবে বিতরণ করা ক্ল্যাম্পিং ফোর্স প্রক্রিয়াকরণের সময় ওয়ার্কপিস স্থানান্তর প্রতিরোধ করে, অপারেটরদের সামঞ্জস্যপূর্ণ মেশিনিং ডাইমেনশন নির্ভুলতা পেতে সহায়তা করে।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী:
প্রশ্ন ১: ভি-ব্লকের জন্য নির্ভুলভাবে গ্রাউন্ড সারফেস কেন গুরুত্বপূর্ণ?
উত্তর: বেস, পাশের মুখ এবং ভি যোগাযোগের পৃষ্ঠগুলি সম্পূর্ণরূপে নির্ভুলভাবে গ্রাউন্ড করা হয়েছে। তারা স্থিতিশীল এবং পুনরাবৃত্তিযোগ্য রেফারেন্স প্লেন তৈরি করে, যা লেআউট, মেশিনিং এবং পরিদর্শন কাজের জন্য সামঞ্জস্যপূর্ণ মেশিনিং এবং পরিমাপের ফলাফল নিশ্চিত করে।
উত্তর: আমাদের নির্ভুল ইস্পাত ভি-ব্লকগুলি 0.005 মিমি (0.0002 ইঞ্চি) পর্যন্ত উচ্চ নির্ভুলতা অর্জন করে, যা মেট্রোলজি এবং উচ্চ-নির্ভুলতা মেশিনিংয়ের কঠোর নির্ভুলতার প্রয়োজনীয়তা পূরণ করে।
