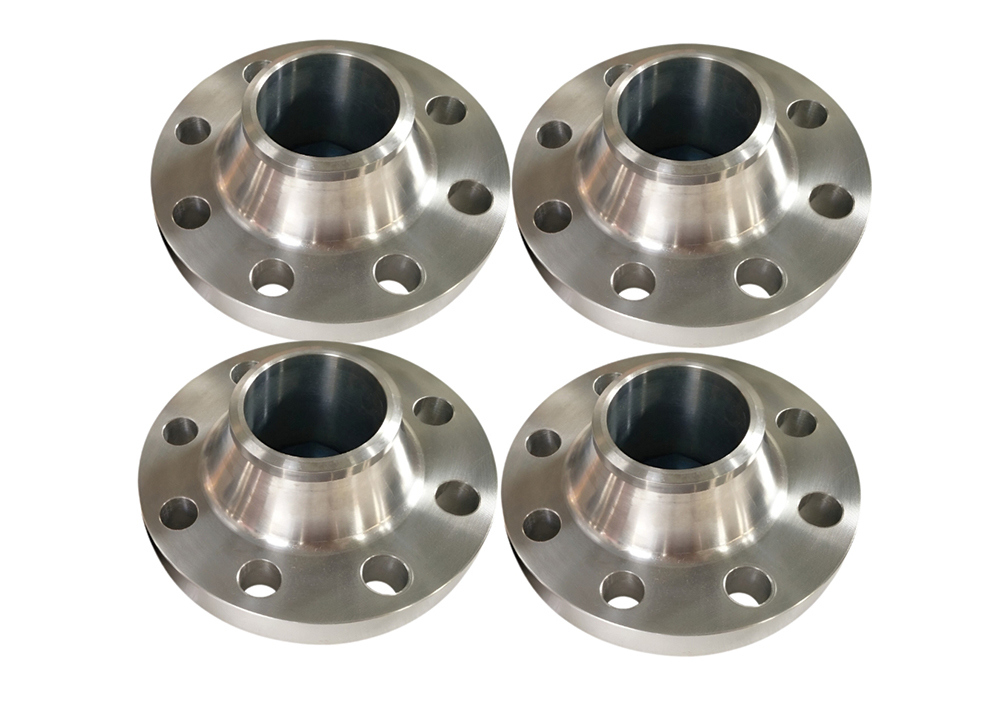

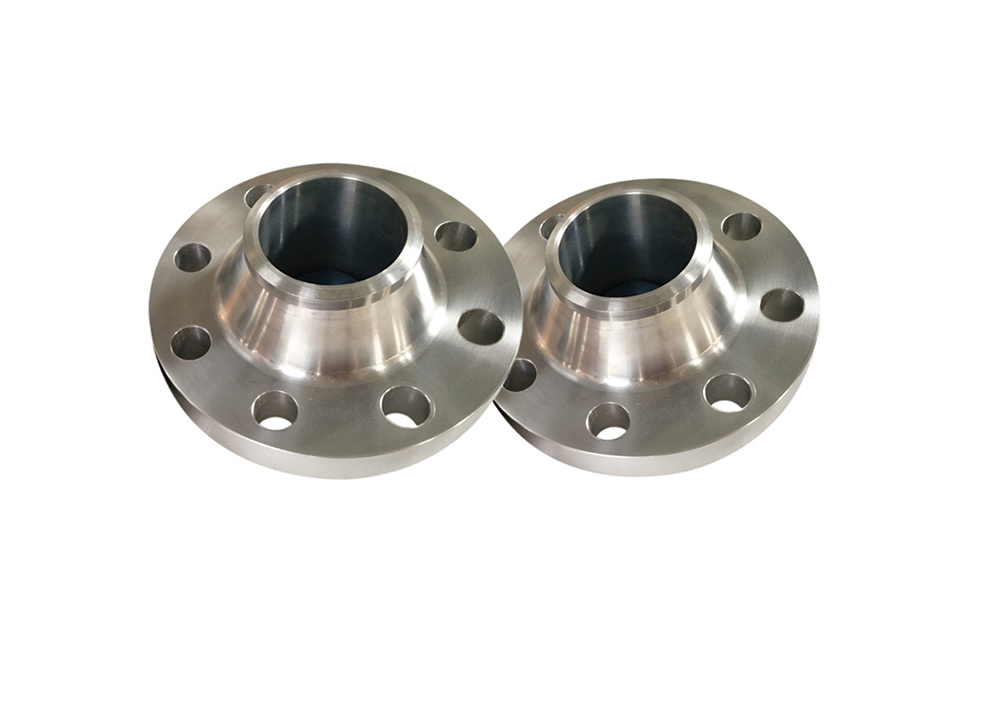

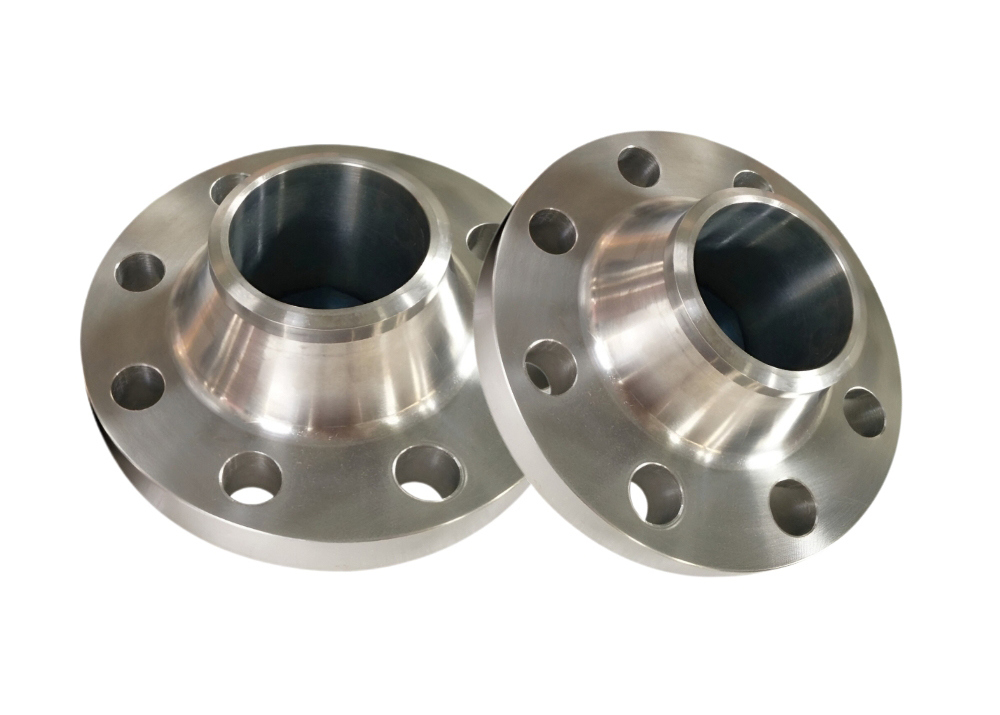

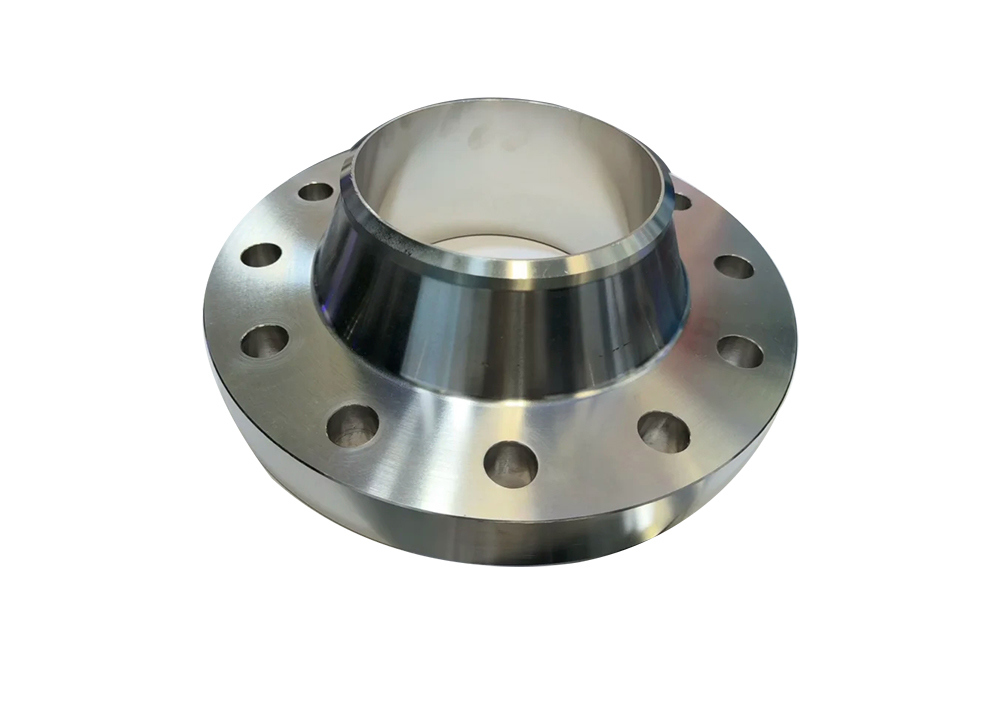

ASME স্ট্যান্ডার্ড কাস্টমাইজড প্রিসিশন টাইটানিয়াম ফ্ল্যাঞ্জ টাইটানিয়াম ওয়েল্ড নেক ফ্ল্যাঞ্জ

নামমাত্র মাত্রা

বাইরের ব্যাসার্ধ
এ

সংযোগের আকার

ফ্ল্যাঞ্জের বেধ
সি

ফ্ল্যাঞ্জ ঘাড় বড় শেষ
এন

ফ্ল্যাঞ্জের অভ্যন্তরীণ ব্যাস
বি

ফ্ল্যাঞ্জের উচ্চতা
এইচ

ডিএন

এনপিএস

ইস্পাত পাইপের বাইরের ব্যাসার্ধ
ডি

বোল্ট হোলের কেন্দ্রীয় বৃত্তের ব্যাসার্ধ
কে

বোল্ট হোল
ব্যাসার্ধ
এল

বোল্ট
থ

বোল্ট হোলের সংখ্যা
n ((pc)

15

অর্ধেক

21.3

90

60.3

16

এম১৪

4

9.6

30

15.5

46

20

৩/৪

26.9

100

69.9

16

এম১৪

4

11.2

38

21

51

25

1

33.7

110

79.4

16

এম১৪

4

12.7

49

27

54

32

১-১-৪

42.4

115

88.9

16

এম১৪

4

14.3

59

35

56

40

১-১/২

48.3

125

98.4

16

এম১৪

4

15.9

65

41

60

50

2

60.3

150

120.7

18

এম১৬

4

17.5

78

52

62

65

২-১/২

76.1

180

139.7

18

এম১৬

4

20.7

90

66

68

80

3

88.9

190

152.4

18

এম১৬

4

22.3

108

77.5

68

100

4

114.3

230

190.5

18

এম১৬

8

22.3

135

101.5

75

125

5

139.7

255

215.9

22

এম২০

8

22.3

164

127

87

150

6

168.3

280

241.3

22

এম২০

8

23.9

192

154

87

200

8

219.1

345

298.5

22

এম২০

8

27.0

246

203

100

250

10

273

405

362.0

26

এম২৪

12

28.6

305

255

100

300

12

323.9

485

431.8

26

এম২৪

12

30.2

365

303.5

113

350

14

355.6

535

476.3

30

এম২৭

12

33.4

400
