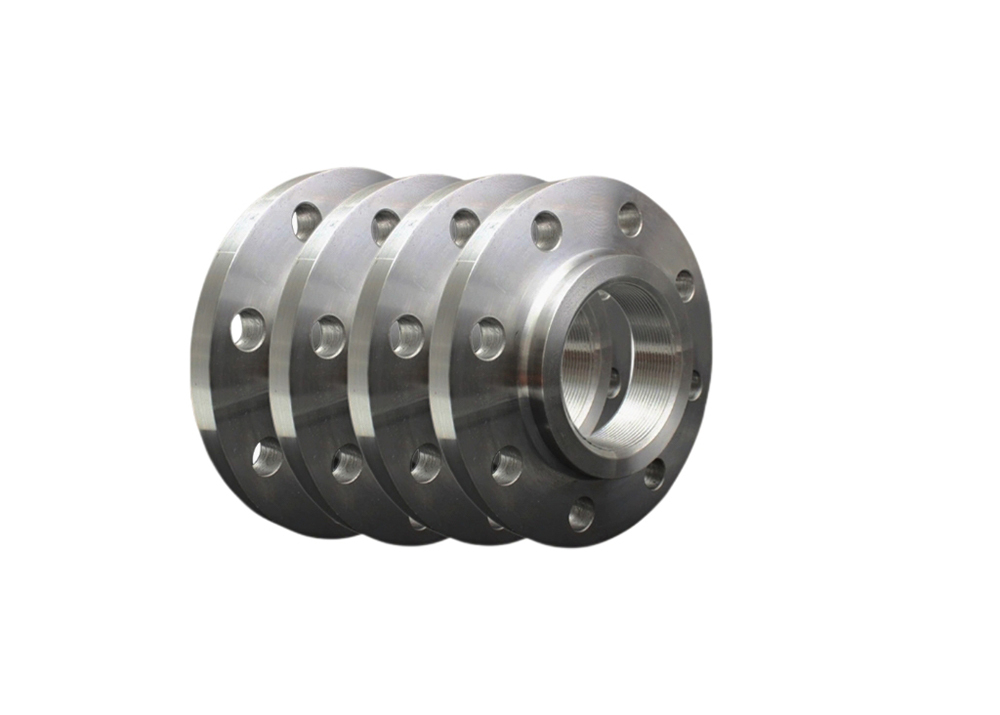

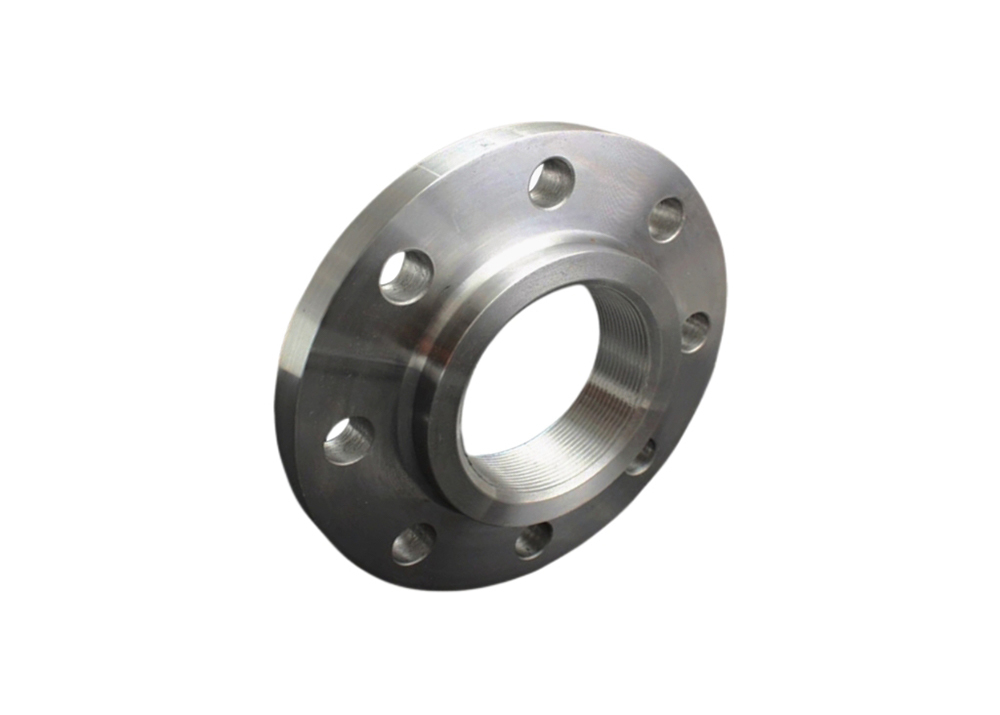

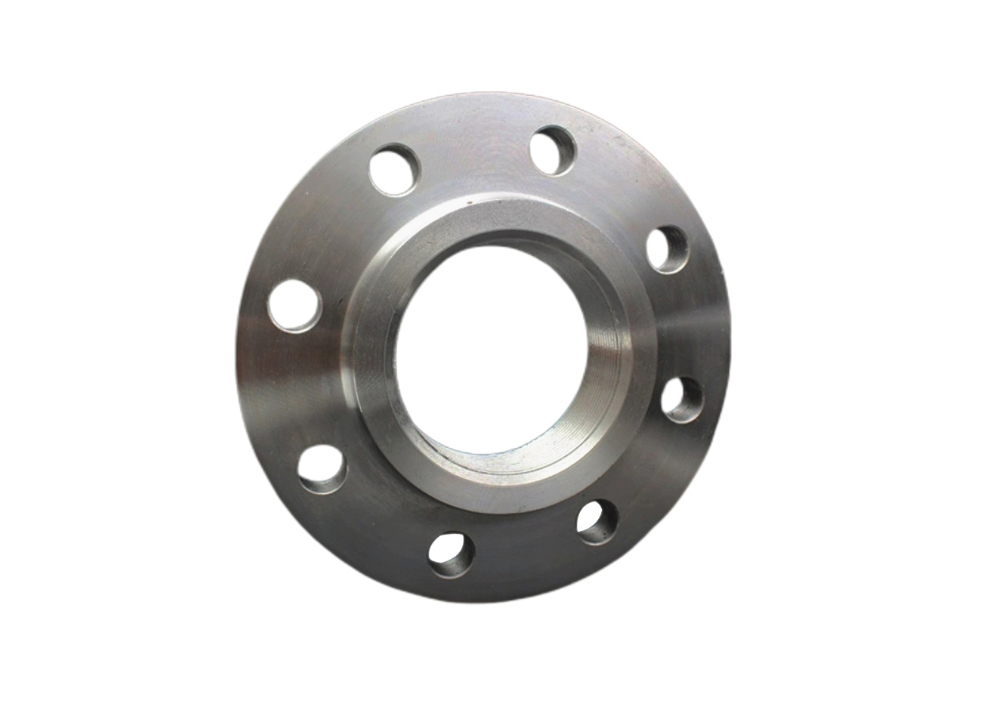

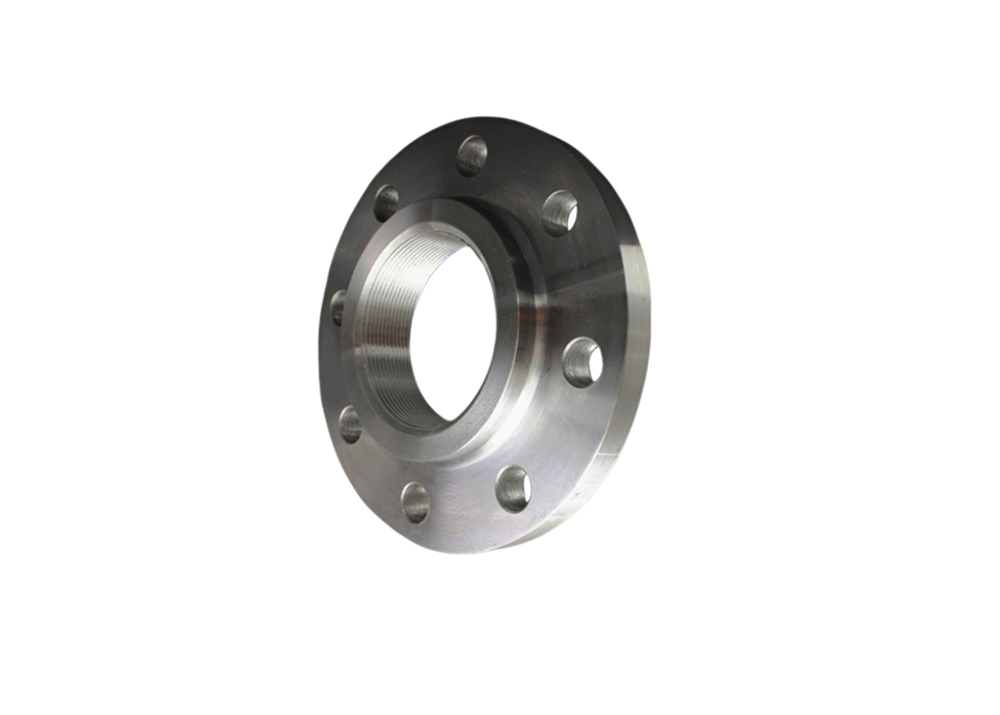

টাইটানিয়াম থ্রেডেড ফ্ল্যাঞ্জ NPS 1/2-6 ক্লাস 150 ফোরজড RF/FF
-
বিশেষভাবে তুলে ধরা
টাইটানিয়াম থ্রেডেড ফ্ল্যাঞ্জ NPS 1/2
,ক্লাস 150 টাইটানিয়াম ফোরজড ফ্ল্যাঞ্জ
,টাইটানিয়াম RF/FF ফ্ল্যাঞ্জ NPS 6
-
উপাদান উপাধিTA1,TA2,TA9,TA10,GR1,GR2,GR7,GR12,GR16,N5,N6,N7 ইত্যাদি
-
আকারএনপিএস 1/2-এনপিএস 6
-
OEM/ODMউপলব্ধ
-
চাপক্লাস 150, ক্লাস 300
-
টেকনিক্সজাল
-
সিলিং পৃষ্ঠআরএফ, এফএফ
-
উৎপত্তি স্থলশানসি, চীন
-
পরিচিতিমুলক নামVOTECH
-
সাক্ষ্যদানASME,ANSI
-
মডেল নম্বারক্লাস 150
-
প্যাকেজিং বিবরণস্ট্যান্ডার্ড কাঠের কেস রফতানি করুন, বা কাস্টমাইজ করা যেতে পারে
-
ডেলিভারি সময়7-15 দিন
-
পরিশোধের শর্তএল/সি, ডি/এ, ডি/পি, মানিগ্রাম, ওয়েস্টার্ন ইউনিয়ন, টি/টি
-
যোগানের ক্ষমতা100টন/মাস
টাইটানিয়াম থ্রেডেড ফ্ল্যাঞ্জ NPS 1/2-6 ক্লাস 150 ফোরজড RF/FF
টাইটানিয়াম গ্রিডযুক্ত ফ্ল্যাঞ্জ পাইপ ফিটিং, কাঠামোগত এবং সিএনসি মেশিনযুক্ত
টাইটানিয়াম থ্রেডেড ফ্ল্যাঞ্জগুলি নন-ফেরো টাইটানিয়াম বা টাইটানিয়াম খাদ থেকে তৈরি পাইপ শেষ ফিটিং। তারা ldালাইয়ের পরিবর্তে থ্রেডেড সংযোগগুলি ব্যবহার করে,পাইপ থ্রেড গঠনের জন্য মেশিনযুক্ত ফ্ল্যাঞ্জের অভ্যন্তরীণ গর্ত ব্যবহার করেসুবিধাদিগুলির মধ্যে ইনস্টলেশন এবং রক্ষণাবেক্ষণের সহজতা অন্তর্ভুক্ত রয়েছে এবং তারা পাইপিং সিস্টেমের জন্য উপযুক্ত যেখানে বিশেষ করে কম চাপের পরিবেশে ওয়েল্ডিং অনুমোদিত নয়।
টাইটানিয়াম খাদ গহ্বরযুক্ত ফ্ল্যাঞ্জগুলি এনপিএস 1/2 থেকে এনপিএস 6 পর্যন্ত আকারে পাওয়া যায় এবং গ্রাহকের স্পেসিফিকেশন বা অঙ্কনগুলির উপর ভিত্তি করে কাস্টম ডিজাইনগুলিও পাওয়া যায়।আমাদের টাইটানিয়াম flanges কঠোরভাবে আমাদের বিশ্বব্যাপী গ্রাহকদের বিভিন্ন প্রয়োজনীয়তা পূরণ করতে ASME আন্তর্জাতিক মান অনুযায়ী নির্মিত হয়.
টাইটানিয়াম গহ্বরযুক্ত পাইপ ফ্ল্যাঞ্জগুলি রাসায়নিক প্রক্রিয়াকরণ, পেট্রোলিয়াম পরিশোধন, অফশোর ইঞ্জিনিয়ারিং, বিদ্যুৎ উত্পাদন, ফার্মাসিউটিক্যালস,এবং খাদ্য প্রক্রিয়াকরণএগুলি হাইড্রোক্লোরিক এসিড, সালফিউরিক এসিড এবং সমুদ্রের জলের মতো অত্যন্ত ক্ষয়কারী মিডিয়া পরিচালনার জন্য বিশেষভাবে উপযুক্ত।টাইটানিয়ামের উচ্চ ক্ষয় প্রতিরোধ ক্ষমতা এটিকে কঠোর পরিবেশে কাঠামোগত অখণ্ডতা এবং সিলিং নির্ভরযোগ্যতা বজায় রাখতে দেয়, রক্ষণাবেক্ষণের খরচ উল্লেখযোগ্যভাবে হ্রাস এবং সরঞ্জাম জীবন প্রসারিত। উপরন্তু, ঐতিহ্যগত স্টেইনলেস স্টীল বা কার্বন স্টীল flanges তুলনায়, টাইটানিয়াম flanges কম ওজন আছে,ওজন কমানোর জন্য উচ্চ-শেষ অ্যাপ্লিকেশনগুলির জন্য তাদের মূল্যবান করে তোলে.
প্রোডাক্ট স্পেসিফিকেশন
- স্ট্যান্ডার্ডঃএএসএমই, এএনএসআই
- উপাদান নামকরণঃTA1, TA2, TA9, TA10, GR1, GR2, GR7, GR12, GR16, N5, N6, N7 ইত্যাদি
- আকারঃএনপিএস 1/2-এনপিএস 6
- OEM & ODM:উপলব্ধ
- চাপ:ক্লাস ১৫০, ক্লাস ৩০০
- টেকনিক্স:জালিয়াতি
- সিলিং পৃষ্ঠঃRF, FF
- প্রকারঃগ্রিডযুক্ত ফ্ল্যাঞ্জ
- প্যাকেজিংঃরপ্তানি স্ট্যান্ডার্ড কাঠের কেস, অথবা কাস্টমাইজ করা যাবে
- প্রয়োগঃপেট্রোলিয়াম, রাসায়নিক, জাহাজ নির্মাণ, ফার্মাসিউটিক্যাল, ধাতুবিদ্যা, যন্ত্রপাতি, স্ট্যাম্পিং এলকো, খাদ্য এবং অন্যান্য শিল্প
ক্লাস ১৫০ (মিমি) মাত্রার স্পেসিফিকেশন
|
নামমাত্র মাত্রা |
ইস্পাত পাইপের বাইরের ব্যাসার্ধ |
সংযোগের আকার |
ফ্ল্যাঞ্জের বেধ |
ফ্ল্যাঞ্জের ঘাড়ের বড় শেষ |
ফ্ল্যাঞ্জের উচ্চতা |
পাইপ থ্রেড স্পেসিফিকেশন Rc বা NPT |
|||||
|
ডিএন |
এনপিএস |
ফ্ল্যাঞ্জের বাইরের ব্যাসার্ধ |
বোল্ট হোলের কেন্দ্রীয় বৃত্তের ব্যাসার্ধ |
বোল্ট হোল ব্যাসার্ধ |
বোল্ট |
বোল্ট হোলের সংখ্যা |
|||||
|
15 |
অর্ধেক |
21.3 |
90 |
60.3 |
16 |
এম১৪ |
4 |
9.6 |
30 |
14 |
অর্ধেক |
|
20 |
৩/৪ |
26.9 |
100 |
69.9 |
16 |
এম১৪ |
4 |
11.2 |
38 |
14 |
৩/৪ |
|
25 |
1 |
33.7 |
110 |
79.4 |
16 |
এম১৪ |
4 |
12.7 |
49 |
16 |
1 |
|
32 |
১-১-৪ |
42.4 |
115 |
88.9 |
16 |
এম১৪ |
4 |
14.3 |
59 |
19 |
১-১-৪ |
|
40 |
১-১/২ |
48.3 |
125 |
98.4 |
16 |
এম১৪ |
4 |
15.9 |
65 |
21 |
১-১/২ |
|
50 |
2 |
60.3 |
150 |
120.7 |
18 |
এম১৬ |
4 |
17.5 |
78 |
24 |
2 |
|
65 |
২-১/২ |
76.1 |
180 |
139.7 |
18 |
এম১৬ |
4 |
20.7 |
90 |
27 |
২-১/২ |
|
80 |
3 |
88.9 |
190 |
152.4 |
18 |
এম১৬ |
4 |
22.3 |
108 |
29 |
3 |
|
100 |
4 |
114.3 |
230 |
190.5 |
18 |
এম১৬ |
8 |
22.3 |
135 |
32 |
4 |
|
125 |
5 |
139.7 |
255 |
215.9 |
22 |
এম২০ |
8 |
2.3 |
164 |
35 |
5 |
|
150 |
6 |
168.3 |
280 |
241.3 |
22 |
এম২০ |
8 |
23.9 |
192 |
38 |
6 |
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1ক্ষয় প্রতিরোধের ক্ষেত্রে টাইটানিয়াম গ্রিড ফ্ল্যাঞ্জের অসামান্য পারফরম্যান্স কী?
টাইটানিয়াম গহ্বরযুক্ত ফ্ল্যাঞ্জগুলি সমুদ্রের জল এবং ক্লোরাইড আয়নগুলির মতো ক্ষয়কারী মাধ্যমের প্রতি অত্যন্ত শক্তিশালী প্রতিরোধ ক্ষমতা রাখে। তাদের ক্ষয় প্রতিরোধের ক্ষমতা স্টেইনলেস স্টিল এবং কার্বন স্টিলের তুলনায় অনেক বেশি।এবং তারা বিশেষ করে সমুদ্র ও রাসায়নিক শিল্পের মতো কঠোর পরিবেশের জন্য উপযুক্ত.
2টাইটানিয়াম গহ্বরযুক্ত ফ্ল্যাঞ্জের কি অতিরিক্ত অ্যান্টি-রস্ট ব্যবস্থা দরকার?
প্রয়োজন নেই। টাইটানিয়াম গহ্বরযুক্ত ফ্ল্যাঞ্জগুলি আবরণ বা ক্যাথোডিক সুরক্ষা ছাড়াই দীর্ঘ সময় ব্যবহার করা যেতে পারে, মরিচা হওয়ার ঝুঁকি এড়ানো এবং রক্ষণাবেক্ষণের প্রয়োজনীয়তা উল্লেখযোগ্যভাবে হ্রাস করা যায়।
3টাইটানিয়াম ফ্ল্যাঞ্জের হালকা ওজনের সুবিধা কোথায়?
টাইটানিয়াম স্টিলের মতোই শক্ত, কিন্তু এর ঘনত্ব স্টিলের তুলনায় মাত্র ৬০%।যা উচ্চতর লোড বহন ক্ষমতা বজায় রেখে এয়ারস্পেস এবং জাহাজ নির্মাণের মতো ক্ষেত্রে সরঞ্জামগুলির ওজন উল্লেখযোগ্যভাবে হ্রাস করতে সক্ষম করে.
4নিম্ন তাপমাত্রার পরিবেশে টাইটানিয়াম ফ্ল্যাঞ্জ কিভাবে কাজ করে?
টাইটানিয়াম ফ্ল্যাঞ্জগুলি এখনও অতি-নিম্ন তাপমাত্রার পরিবেশে (যেমন তরল নাইট্রোজেন এবং তরল অক্সিজেন) চমৎকার দৃঢ়তা বজায় রাখতে পারে, যা তাদের ক্রিওজেনিক ইঞ্জিনিয়ারিংয়ের জন্য একটি আদর্শ পছন্দ করে তোলে।
5টাইটানিয়াম ফ্ল্যাঞ্জের উচ্চ তাপমাত্রার প্রতিরোধ ক্ষমতা কেমন?
টাইটানিয়াম খাদ (যেমন TA2 এবং TA9) উচ্চ তাপমাত্রা 300-500 °C এ স্থিতিশীল যান্ত্রিক বৈশিষ্ট্য বজায় রাখতে পারে, এবং কিছু উপকরণ এমনকি স্বল্প সময়ের জন্য উচ্চ তাপমাত্রা সহ্য করতে পারে।
6টাইটানিয়াম ফ্ল্যাঞ্জ কিভাবে উচ্চ তাপমাত্রা অক্সিডেশন প্রতিরোধ করে?
উচ্চ তাপমাত্রায়, টাইটানিয়াম পৃষ্ঠের উপর একটি ঘন অক্সাইড ফিল্ম গঠন করে, যা কার্যকরভাবে অক্সিজেন বিচ্ছিন্ন করতে পারে এবং উপাদানটির আরও অক্সিডেশন প্রতিরোধ করতে পারে।
7. টাইটানিয়াম ফ্ল্যাঞ্জের সেবা জীবন স্টেইনলেস স্টিলের চেয়ে দীর্ঘ কেন?
ক্ষয়কারী পরিবেশে, টাইটানিয়াম ফ্ল্যাঞ্জগুলির জীবনকাল স্টেইনলেস স্টিলের দশগুণেরও বেশি হতে পারে এবং তাদের প্রায় কোনও রক্ষণাবেক্ষণের প্রয়োজন হয় না, যার ফলে মোট জীবনচক্রের ব্যয় কম হয়।
8টাইটানিয়াম ফ্ল্যাঞ্জগুলি কেন তাদের উচ্চ প্রাথমিক খরচ সত্ত্বেও এখনও অর্থনৈতিক?
যদিও টাইটানিয়াম ফ্ল্যাঞ্জের প্রাথমিক ক্রয় ব্যয় তুলনামূলকভাবে উচ্চ, তবে তাদের অত্যন্ত দীর্ঘ পরিষেবা জীবন এবং খুব কম রক্ষণাবেক্ষণের প্রয়োজনীয়তা দীর্ঘমেয়াদী ব্যবহারের ব্যয়কে উল্লেখযোগ্যভাবে হ্রাস করে,তাদের সামগ্রিক অর্থনৈতিক কর্মক্ষমতা উন্নত করা.
9টাইটানিয়াম ফ্ল্যাঞ্জ কি ফার্মাসিউটিক্যাল এবং খাদ্য শিল্পের জন্য উপযুক্ত?
হ্যাঁ, টাইটানিয়াম অ-বিষাক্ত এবং ক্ষতিকারক জৈব সামঞ্জস্যপূর্ণ, এবং এর উপাদান বিশুদ্ধতা উচ্চ, সম্পূর্ণরূপে যেমন ফার্মাসিউটিক্যালস এবং খাদ্য প্রক্রিয়াকরণ ক্ষেত্রের কঠোর স্বাস্থ্যবিধি প্রয়োজনীয়তা পূরণ।
10টাইটানিয়াম ফ্ল্যাঞ্জের প্রক্রিয়াকরণ এবং ওয়েল্ডিং বৈশিষ্ট্য কেমন?
টাইটানিয়াম ফ্ল্যাঞ্জগুলি বিভিন্ন ওয়েল্ডিং পদ্ধতি যেমন টিআইজি ওয়েল্ডিং এবং প্লাজমা ওয়েল্ডিং সমর্থন করে, উচ্চ ওয়েল্ডিং শক্তি সহ। এগুলি ফ্ল্যাট ওয়েল্ডিং, বট ওয়েল্ডিং,এবং গহ্বরযুক্ত ঝালাই, বিভিন্ন পাইপলাইন সিস্টেমের প্রয়োজনীয়তা পূরণ করতে।
আমাদের সুবিধা
- কঠোর গুণমান:আমরা ASME, JIS, DIN, GB, GOST এর সাথে কঠোর মান নিয়ন্ত্রণ ব্যবস্থা আছে, যা নিশ্চিত করে যে আমরা যে টাইটানিয়াম পণ্য উত্পাদন করি তা শিল্প এবং গ্রাহকের প্রয়োজনীয়তা পূরণ করে।
- আধুনিক উৎপাদন সুবিধা:আমাদের কাছে সবচেয়ে উন্নত কারখানা এবং একাধিক টাইটানিয়াম ধাতু উৎপাদন লাইন রয়েছে, যা আমাদের বাল্ক অর্ডার এবং কাস্টমাইজড প্রকল্প পরিচালনা করতে সক্ষম করে।
- লজিস্টিক এবং প্যাকেজিং:প্রতিটি অর্ডার সাবধানে কাঠের কেবিনে বা ট্রেতে প্যাক করা হয় যাতে ট্রানজিট চলাকালীন ক্ষতি রোধ করা যায়, সর্বোচ্চ সুরক্ষা এবং নিরাপত্তা প্রদান করে।
- অভিজ্ঞ দল:টাইটানিয়াম ধাতু উত্পাদন মধ্যে পেশাদারী জ্ঞান বছর সঙ্গে, আমরা বিভিন্ন শিল্পের চাহিদা পূরণের জন্য উচ্চ মানের পণ্য উত্পাদন এর nuances বুঝতে।
- ব্যাপক সেবা:আমরা কাস্টমাইজড সমাধান, দ্রুত লিড টাইম এবং ক্রয় প্রক্রিয়া জুড়ে নিবেদিত সহায়তা প্রদান করি।
- গ্রাহককেন্দ্রিক সেবা:আমরা অফার fআপনার ক্রয় প্রক্রিয়াকে মসৃণ করার জন্য পাঠযোগ্য অর্থ প্রদানের বিকল্প, ব্যাপক প্রযুক্তিগত সহায়তা এবং নিবেদিত গ্রাহক পরিষেবা।
সংশ্লিষ্ট পণ্য
আমাদের পণ্যগুলি সারা বিশ্ব জুড়ে বিক্রি হয় You আপনি আমাদের পণ্যগুলির সম্পূর্ণ প্রক্রিয়া সম্পর্কে নিশ্চিত থাকতে পারেন।
